안녕하세요! 메이커 여러분, 그리고 전자 회로 애호가 여러분.
아두이노나 라즈베리 파이를 이용해 로봇 팔을 만들거나, 3D 프린터를 DIY 하면서 DC 모터나 스텝 모터를 다뤄보신 적이 있으시죠? 모터가 부드럽게 돌아갈 때의 쾌감은 정말 최고입니다. 하지만 열심히 짠 코드를 업로드하고 모터를 구동하는 순간, 갑자기 아두이노가 재부팅되거나 심지어 모터 드라이버 IC가 타버리는 끔찍한 경험을 해보신 분들도 계실 겁니다.
“분명 연결은 맞게 했는데, 왜 이럴까?”
이런 미스터리한 고장의 주범은 바로 눈에 보이지 않는 무서운 복병, **역 기전력(Back EMF, Electromotive Force)**입니다. 오늘은 이 역 기전력이 무엇인지, 그리고 이 파괴적인 힘으로부터 우리의 소중한 회로를 단돈 몇 백 원으로 지켜줄 메이커들의 필수 아이템, 1N5822 쇼트키 다이오드에 대해 알아보겠습니다.
1. 문제의 근원: 모터는 ‘발전기’이기도 합니다. (역 기전력의 이해)
모터는 전기를 넣어주면 회전하는 장치입니다. (전기 에너지 $\rightarrow$ 운동 에너지) 하지만 물리학의 놀라운 점은 이 과정이 정반대로도 일어난다는 것입니다. 모터 내부에 있는 코일이 자석 근처에서 회전하면, 거꾸로 전기가 만들어집니다. (운동 에너지 $\rightarrow$ 전기 에너지 = 발전기)
그렇다면 우리가 모터를 구동할 때 무슨 일이 벌어질까요?
- 모터 드라이버가 모터에 전기를 공급하여 코일을 자화시키고 모터를 회전시킵니다.
- 모터가 회전하는 동안, 모터 내부의 코일은 스스로 발전기 역할을 하여 공급되는 전압과 반대 방향의 전압을 만들어냅니다. 이것이 바로 역 기전력입니다.
- 정상적인 구동 중에는 이 역 기전력이 공급 전압보다 낮아 큰 문제가 되지 않습니다.
진짜 문제는 ‘모터가 멈추거나 갑자기 전원이 끊길 때’ 발생합니다.
모터는 관성을 가지고 있어 전원이 끊겨도 잠시 더 회전합니다. 이때 모터는 완벽한 발전기가 됩니다. 특히 회전을 멈추는 순간, 코일에 흐르던 전류가 갑자기 차단되면서 코일 주변의 자기장이 급격히 붕괴됩니다. 렌츠의 법칙에 의해, 코일은 이 변화에 저항하려고 하며, 이 순간 순간적으로 공급 전압보다 수 배에서 수십 배 높은 초고압의 역 기전력을 반대 방향으로 쏘아 보냅니다.
2. 역 기전력이 회로에 미치는 피해
이 순간적인 고전압 스파이크는 회로의 약한 고리를 공격합니다.
- 모터 드라이버 IC 파괴: L298N, DRV8825 같은 모터 드라이버 IC의 내부 트랜지스터(MOSFET 등)가 견딜 수 없는 전압이 가해져 타버립니다. 가장 흔한 피해입니다.
- 마이크로컨트롤러(MCU) 오작동 및 파괴: 전원 라인을 타고 고전압 스파이크가 아두이노나 ESP32 같은 MCU로 유입되면, 순간적으로 로직 전압이 흔들려 재부팅(Reset)이 발생하거나, 심하면 전원 핀이나 I/O 핀이 영구적으로 손상됩니다.
- 전원장치 손상: 고전압이 전원 배터리나 어댑터 쪽으로 역류하여 전원장치의 수명을 단축시키거나 고장을 유발할 수 있습니다.
요약하자면, 모터는 멈추는 순간 회로를 향해 전기적인 ‘어퍼컷’을 날리는 셈입니다.
3. 해결책: 1N5822 쇼트키 다이오드로 ‘전기적 안전벨트’ 매기
이 파괴적인 역 기전력을 어떻게 막을 수 있을까요? 가장 효과적인 방법은 방향을 바꾸는 것입니다. 고전압 스파이크가 모터 드라이버나 MCU 쪽으로 흐르지 못하게 하고, 모터 자체 내에서 소모되거나 전원의 양극(+)으로 안전하게 바이패스(Bypass)시키는 것입니다.
이를 위해 사용하는 것이 바로 프리휠링 다이오드(Freewheeling Diode) 또는 **플라이백 다이오드(Flyback Diode)**라 불리는 회로 구성입니다. 그리고 이 역할에 가장 적합한 부품 중 하나가 바로 1N5822 쇼트키 다이오드입니다.
왜 1N5822 쇼트키 다이오드인가?
많은 분들이 흔히 쓰는 일반 정류 다이오드(예: 1N4007)를 생각하실 수 있습니다. 하지만 모터 구동처럼 고전류가 흐르고 빠른 스위칭이 필요한 곳에서는 **쇼트키 다이오드(Schottky Diode)**가 훨씬 유리합니다.
- 매우 빠른 스위칭 속도 (Fast Response): 역 기전력 스파이크는 아주 짧은 순간에 발생합니다. 일반 다이오드는 이 스파이크에 반응해서 켜지는 데 시간이 걸려, 다이오드가 작동하기도 전에 회로가 손상될 수 있습니다. 반면 쇼트키 다이오드는 스위칭 속도가 훨씬 빨라 순간적인 스파이크를 즉시 잡아낼 수 있습니다. (전기적 안전벨트가 더 빨리 작동하는 셈입니다.)
- 낮은 순방향 전압 강하 ($V_F$, Low Voltage Drop): 다이오드가 작동할 때 전압 손실이 발생합니다. 일반 다이오드는 약 0.7V~1V의 전압 강하가 발생하지만, 1N5822 같은 쇼트키 다이오드는 약 0.3V~0.5V(전류에 따라 다름) 정도로 훨씬 낮습니다. 이는 다이오드에서 발생하는 열을 줄이고 에너지 효율을 높여줍니다. 특히 보조배터리로 구동하는 모바일 로봇에서 중요합니다.
- 적절한 용량: 1N5822는 최대 3A의 전류를 견딜 수 있습니다. 일반적인 NEMA 17 스텝 모터나 중소형 DC 모터 구동에 충분한 용량입니다. (1N4007은 1A까지만 견디므로 모터용으로는 부족합니다.)
4. 실전! 1N5822 다이오드 부착 방법
방법은 아주 간단합니다. 모터의 두 단자(코일 양끝)에 다이오드를 병렬로 연결하되, 방향이 중요합니다. 다이오드는 전류를 한 방향으로만 흐르게 하는 부품입니다.
- 다이오드의 띠(캐소드, -)가 모터 전원의 양극(+) 쪽에 가도록,
- 띠가 없는 쪽(애노드, +)이 모터 전원의 음극(-) 쪽에 가도록 연결합니다.
왜 반대로 연결하나요?
정상 구동 중에는 다이오드 방향이 반대라서 전류가 다이오드로 흐르지 않고 모터로만 흐릅니다. 하지만 전원이 끊겨 역 기전력이 발생하면, 역 기전력은 원래 전원과 **반대 방향(음극 $\rightarrow$ 양극)**으로 전압을 만듭니다. 이때는 다이오드 입장에서 순방향이 되므로, 고전압 스파이크가 모터 드라이버로 가지 않고 다이오드를 통해 모터 코일 내에서 안전하게 순환하며 소모됩니다. (또는 전원의 양극(+)으로 안전하게 바이패스됩니다.)

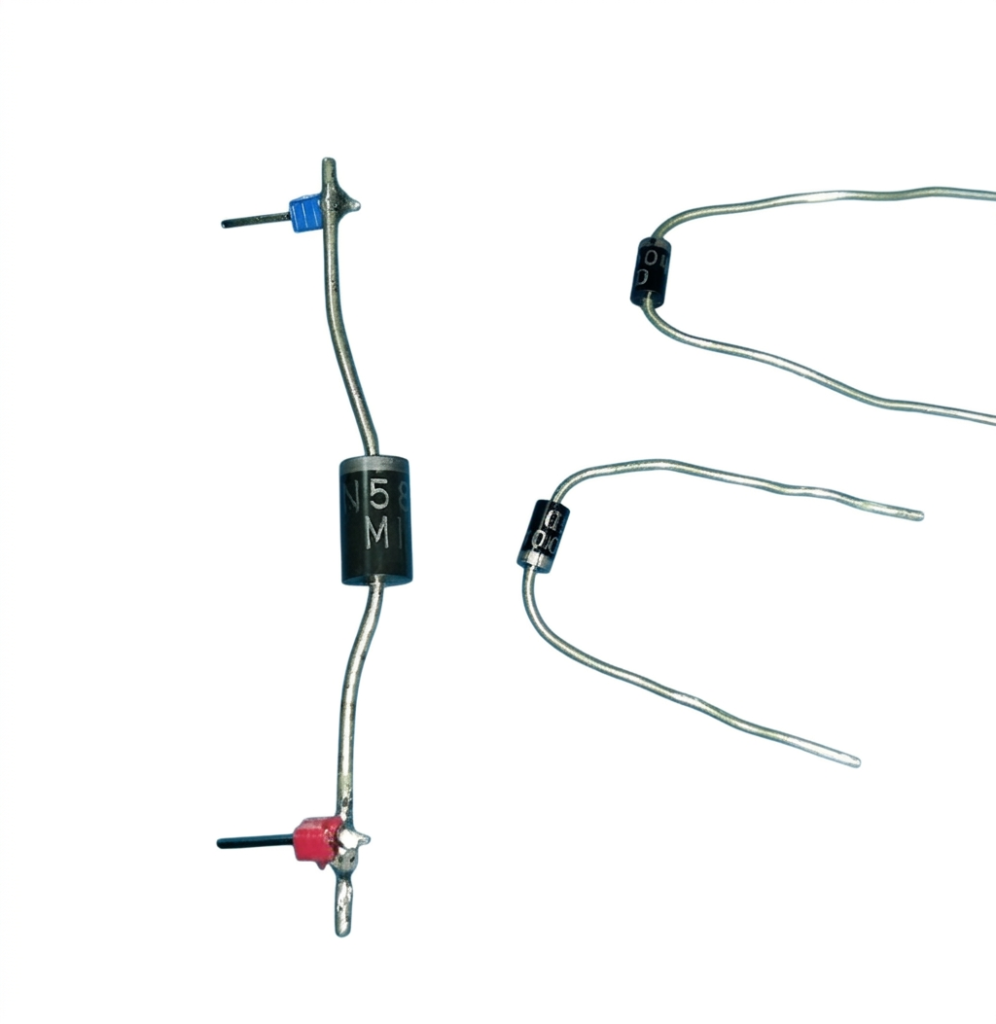

(참고용 이미지: DC 모터 양 단자에 1N5822 다이오드가 병렬로, 캐소드 띠가 양극 쪽을 향하게 연결된 모습)
스텝 모터의 경우: 스텝 모터는 코일이 여러 개입니다. (예: 4선식 바이폴라 모터는 2개의 코일). 각 코일마다 한 개씩, 총 2개의 다이오드를 위와 같은 방식으로 연결해 주어야 합니다.
5. 마무리: 단돈 몇 백 원의 기적
메이커로서 1N5822 쇼트키 다이오드는 모터 프로젝트의 ‘생명줄’과 같습니다. 몇 백 원짜리 다이오드 몇 개를 아끼려다 수만 원짜리 모터 드라이버나 아두이노를 날려먹는 것은 너무나 뼈아픈 경험입니다.
이제부터 DC 모터나 스텝 모터를 사용하는 프로젝트를 계획하신다면, 반드시 부품 목록에 1N5822 쇼트키 다이오드를 추가하세요. 그리고 모터 단자에 이 ‘전기적 안전벨트’를 매주는 것을 잊지 마세요. 여러분의 소중한 회로를 건강하게 지키면서 더 멋진 메이커 활동을 이어나가시길 바랍니다!
📊 1N5822 핵심 제원 (Data Sheet 요약)
| 항목 | 사양 값 | 의미 |
| 순방향 전류 ($I_{F}$) | 3.0A | 지속적으로 3암페어까지 흘릴 수 있음 (17모터 10개분) |
| 역방향 내압 ($V_{RRM}$) | 40V | 반대 방향으로 들어오는 전압을 40V까지 버팀 |
| 순방향 전압 강하 ($V_{F}$) | 약 0.52V | 전류 통과 시 전압 손실이 매우 적음 (일반은 0.7~1.1V) |
| 서지 전류 ($I_{FSM}$) | 80A | 아주 짧은 순간(8.3ms) 발생하는 80A 폭주 전류도 견딤 |
| 동작 온도 | -65°C ~ 125°C | 에어컨 같은 가혹한 환경에서도 동작 가능 |
💡 왜 1N5822가 특별할까요?
1. 전압 손실이 적습니다 (Low $V_{F}$)
일반 다이오드는 전기가 지나가면 약 $0.7V$에서 $1.1V$를 깎아 먹습니다. 하지만 1N5822는 약 $0.5V$ 정도만 소비합니다.
- 이득: 전압 손실이 적으니 열이 덜 나고, 배터리 효율이 좋아집니다. ESP32-C3 같은 정밀 기기 전원부에 딱입니다.
2. 반응 속도가 광속입니다 (Fast Switching)
쇼트키 다이오드는 ‘역회복 시간’이 거의 0에 가깝습니다.
- 이득: 스텝모터처럼 고주파로 전기가 켜졌다 꺼졌다 하는 회로에서 발생하는 노이즈와 스파이크 전압을 즉각적으로 잡아내어 소멸시킵니다.
🛠️ 실전 활용법 (지금 프로젝트에서)
- 전원 역접속 방지 (보디가드):
- 전원부
+라인에 직렬로 연결하세요. 실수로 배터리를 반대로 끼워도 ESP32와 TMC2209가 타는 것을 100% 막아줍니다.
- 전원부
- 모터 역기전력 흡수 (댐퍼):
- 아까 걱정하신 “손으로 돌릴 때 발생하는 전기”를 막기 위해 드라이버 전원 입력단에 달아주면 든든한 보험이 됩니다.
- 병렬 전원 구성:
- USB 전원과 외부 배터리를 동시에 연결할 때, 서로 전기가 역류하지 않도록 ‘체크 밸브’ 역할을 수행하게 할 수 있습니다.
⚠️ 주의할 점
- 굵은 다리: 1N5822는 다리가 꽤 굵습니다. 일반 브레드보드에 억지로 꽂으면 구멍이 헐거워질 수 있으니, 가급적 납땜을 하거나 전용 커넥터를 쓰는 게 좋습니다.
- 40V 한계: 전압 내압이 40V입니다. 만약 48V 이상의 고전압 산업용 모터를 돌린다면 이 다이오드는 터질 수 있습니다. (하지만 지금 쓰시는 5V~24V 환경에서는 천하무적입니다.)
