일반 LED와는 차원이 다르다! 고휘도 LED 사용 시 주의할 점

1. LED의 소비전력 기준

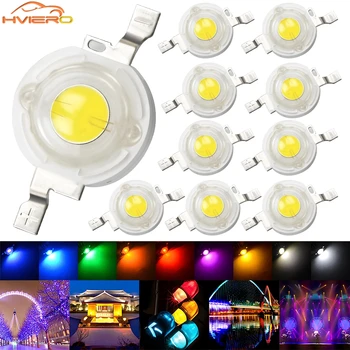

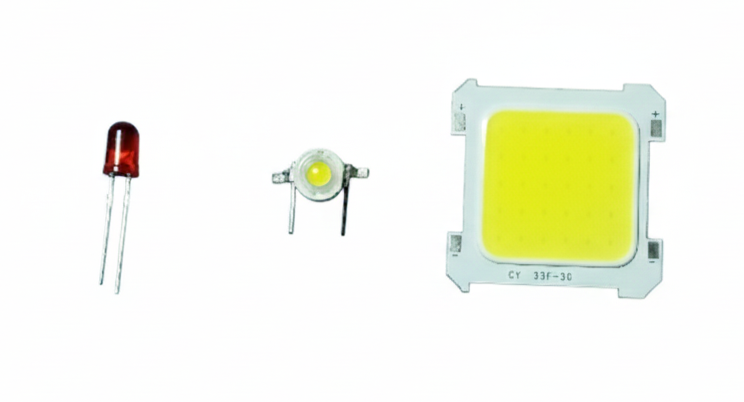

보통 소비전력을 기준으로 일반 LED와 고휘도(파워) LED를 구분합니다.

• 일반 LED (Signal LED): 약 0.06W 이하
  • 보통 20mA 정도의 낮은 전류에서 작동하며, 기기의 전원 상태를 알리는 용도로 쓰입니다.
• 고휘도/파워 LED: 일반적으로 0.5W ~ 1W 이상부터를 의미합니다.
  • 0.5W급: 약 150mA 정도 소모. (손전등, 실내 조명 보조용)
  • 1W급: 약 300∼350mA 소모. (본격적인 조명의 시작점)
  • 3W~10W 이상: 수 Amper(A) 단위의 전류가 필요하며, 매우 강력한 열이 발생합니다.

2. 왜 1W가 기준점이 될까?

회로 설계 입장에서 1W는 “단순 제어”에서 “전력 제어”로 넘어가는 경계선이기 때문입니다.

• 1W 미만: 적당한 저항기 하나로 전류를 제어할 수 있는 수준입니다.

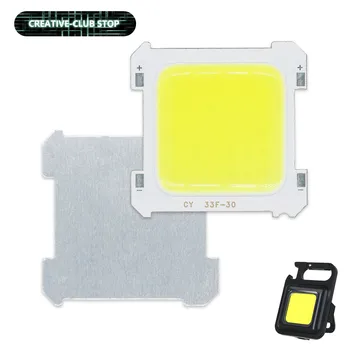

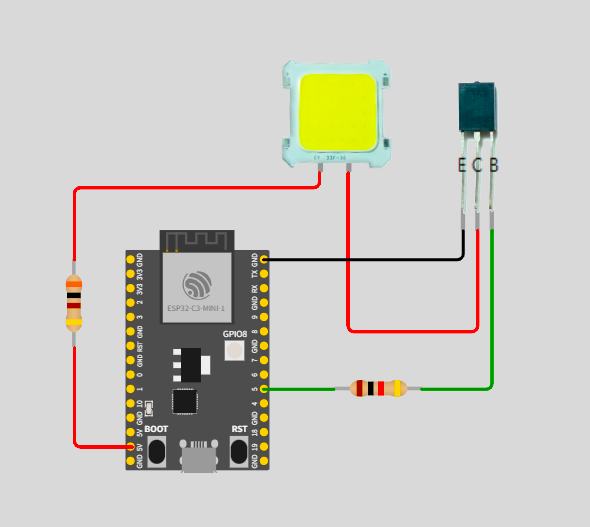

• 1W 이상: 앞서 말씀하신 것처럼 **트랜지스터(MOSFET)**가 스위치 역할을 해줘야 하고, 저항기도 고출력용(시멘트 저항 등)을 써야 하며, 본격적인 방열 대책이 수반되어야 합니다.

3. MCU의 출력 전류 한계 (가장 중요한 이유)

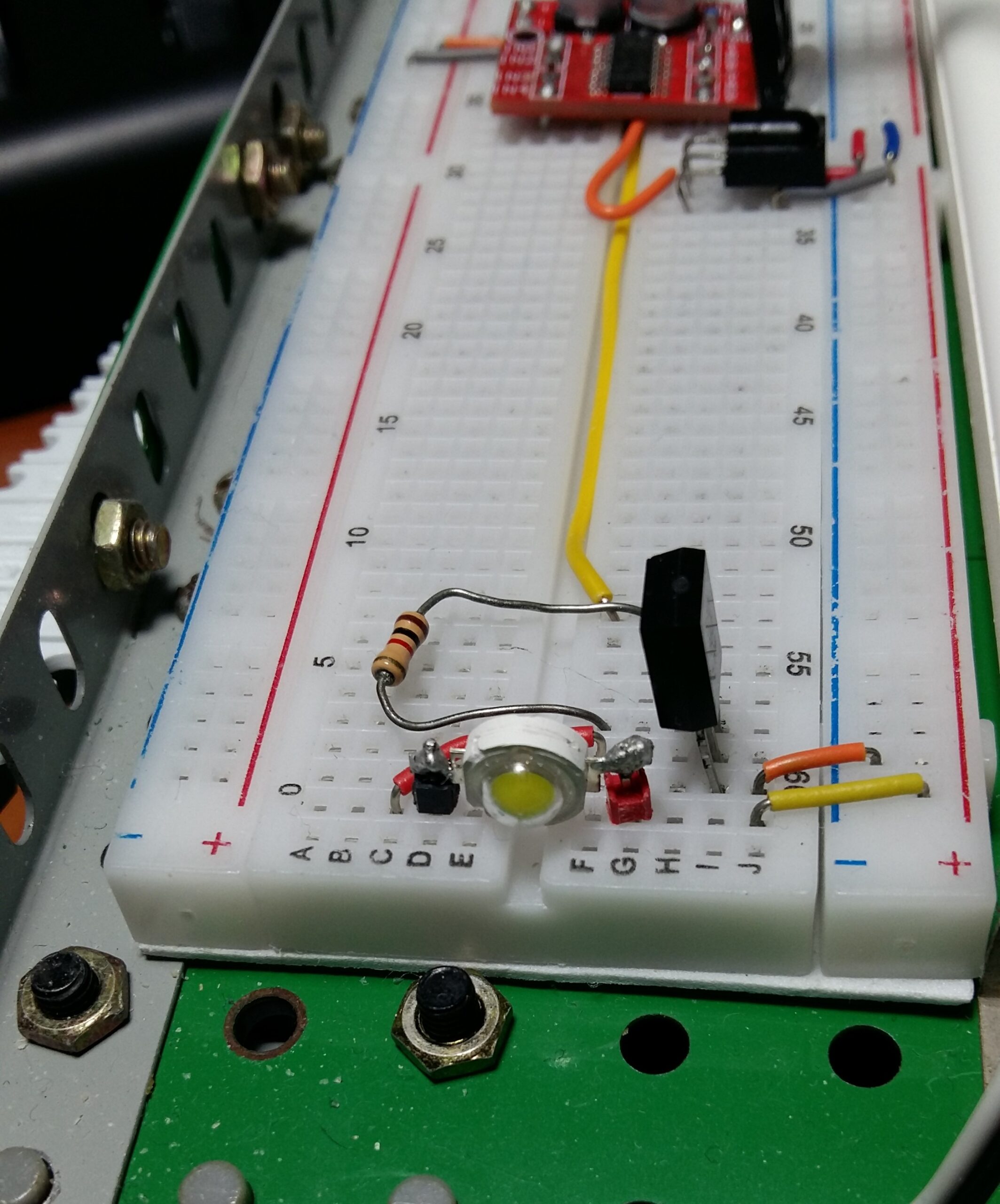

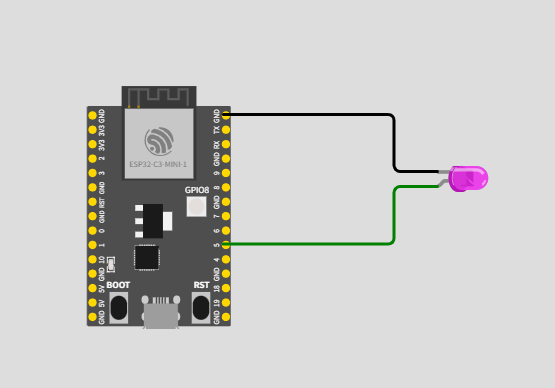

MCU의 핀(GPIO)은 신호를 주고받기 위한 용도이지, 전력을 공급하기 위한 용도가 아닙니다.

• ESP32-C3의 한계: 일반적으로 핀 하나당 허용되는 최대 전류는 약 20~40mA 내외입니다.
• 1W LED의 요구량: 전력 공식(P=VI)에 따라, 3.3V 전압에서 1W 고휘도 LED를 켜려면 최소 약 300mA 이상의 전류가 필요합니다.
• 결과: MCU 핀이 감당할 수 있는 수준보다 약 10배 이상의 전류가 흐르게 되며, 이 과정에서 MCU 내부 회로가 타버리거나 칩 전체가 손상될 수 있습니다.

4. 전압 레벨의 불일치

• 고휘도 LED: 백색 고휘도 LED의 경우 구동 전압(Forward Voltage)이 보통 3.2V~3.6V 사이입니다.
• MCU 출력: ESP32-C3는 3.3V로 작동하지만, 전류를 많이 끌어다 쓰면 전압 강하가 일어나 LED가 제대로 밝기를 내지 못하거나 불안정해집니다. 트랜지스터를 사용하면 5V나 12V 같은 외부 전원을 별도로 끌어와 LED에 공급할 수 있습니다.

5. 발열 문제

전류가 많이 흐르면 열이 발생합니다. MCU의 작은 칩 내부에서 높은 전류를 소화하려고 하면 칩의 온도가 급격히 상승하여 시스템이 멈추거나 수명이 단축됩니다. 전력 제어 전용 부품인 트랜지스터는 이러한 열을 견디도록 설계되어 있습니다.

그러면 고휘도 LED로 전원 공급을 하는 5v도 MCU 핀에 연결되어 있지 않냐 할 수 있는데 내부 반도체 로직을 통하지 않고 MCU 전원과 단지 내부 배선으로 연결되어 있어서 보다 안전하다 할 수 있다. 더 큰 전류가 흐른다면 아예 부하용 전원에 직접 연결하는게 제일 안전합니다.
