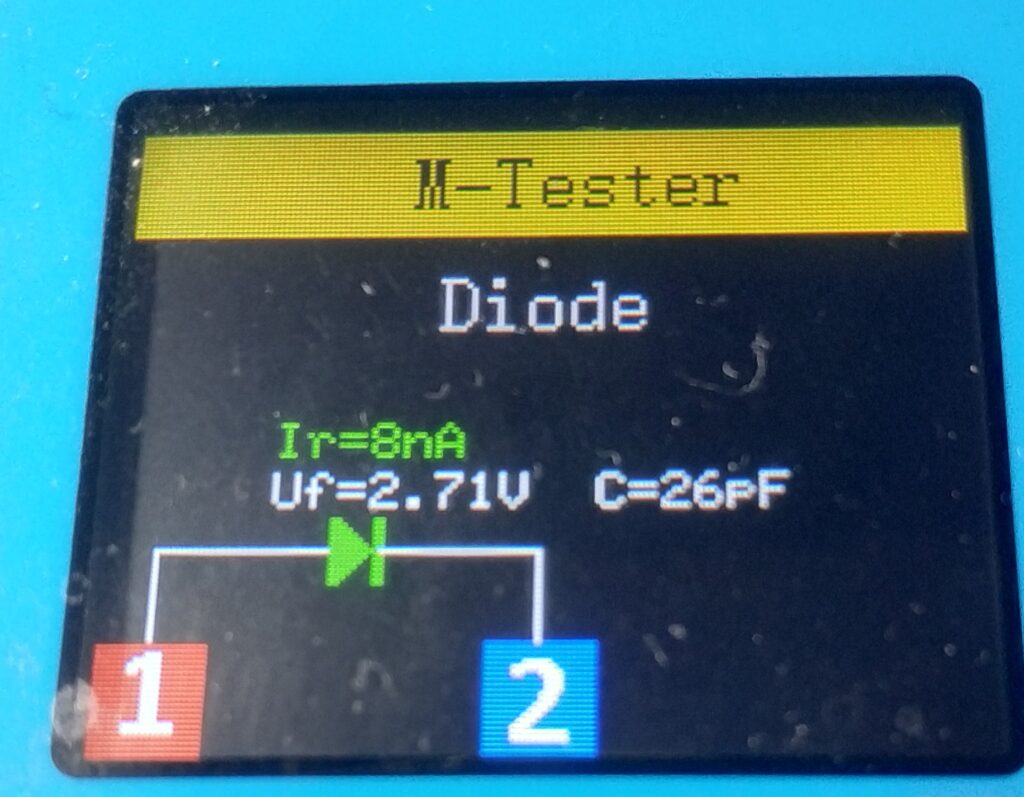

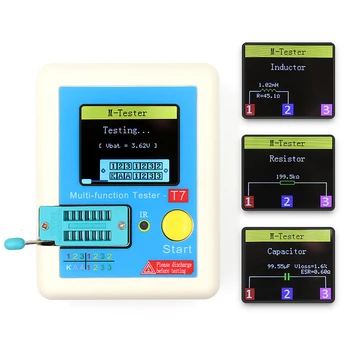

LCR T-7이나 TC-1 같은 **멀티 테스터(M-Tester)**가 측정한 다이오드(Diode)의 결과 화면입니다. 각 수치가 의미하는 내용은 다음과 같습니다.
1. 주요 측정 지표
- Diode: 현재 측정 중인 부품이 ‘다이오드’임을 인식했다는 뜻입니다.
- Uf=2.71V (순방향 전압, Forward Voltage)
- 다이오드가 작동(전류가 흐름)하기 위해 필요한 최소 전압입니다.
- 일반적인 실리콘 다이오드는 0.6~0.7V, LED는 색상에 따라 1.8~3.3V 정도 나옵니다. **2.71V라면 고휘도 LED나 특정 색상의 LED(청색, 백색 등)**일 가능성이 매우 높습니다.
- Ir=8nA (역방향 누설 전류, Reverse Leakage Current)
- 다이오드에 반대 방향으로 전압이 걸렸을 때 미세하게 흐르는 전류입니다. 8nA(나노암페어)는 매우 적은 양으로, 다이오드의 상태가 아주 건강하다는 것을 의미합니다.
- C=26pF (접합 커패시턴스, Junction Capacitance)
- 다이오드 내부의 물리적 구조 때문에 발생하는 아주 작은 정전용량입니다. 26pF 정도면 일반적인 소형 다이오드나 LED에서 흔히 볼 수 있는 수치입니다.
2. 회로 연결 상태 (하단 그림)
- 1번(빨간색): 다이오드의 **애노드(Anode, +)**가 테스터의 1번 단자에 연결됨.
- 2번(파란색): 다이오드의 **캐소드(Cathode, -)**가 테스터의 2번 단자에 연결됨.
- 삼각형 모양의 화살표 방향(1 → 2)으로 전류가 흐른다는 것을 보여줍니다.
요약하자면?
측정하신 부품은 **정상적으로 작동하는 다이오드(또는 LED)**입니다. 특히 Uf 값이 2.71V인 것으로 보아, 일반 다이오드보다는 LED를 측정하신 것으로 보입니다.

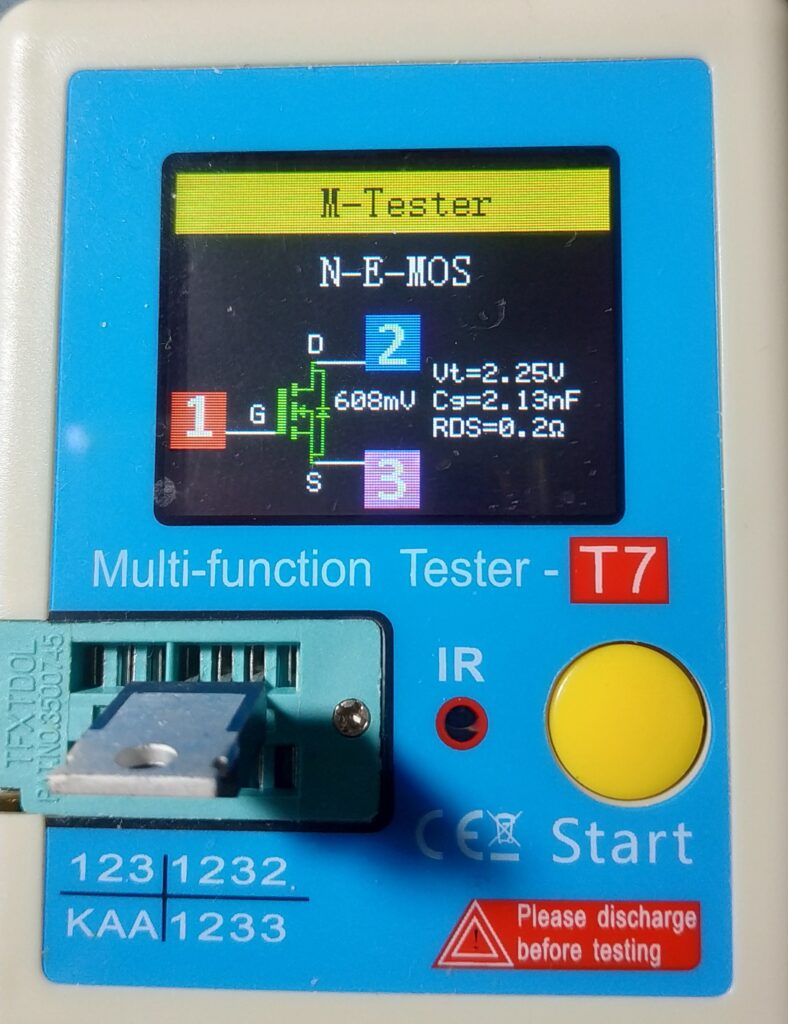

1. 부품 종류: N-E-MOS
- N-channel Enhancement mode MOSFET의 약자입니다.
- 게이트(Gate)에 일정 전압 이상의 ‘플러스(+)’ 신호를 주었을 때만 전류가 흐르는 스위치 역할을 하는 부품입니다.
2. 주요 측정 지표
- Vt=2.25V (문턱 전압, Threshold Voltage)
- 이 MOSFET을 켜기(ON) 위해 게이트에 걸어줘야 하는 최소 전압입니다. 즉, 2.25V보다 높은 전압을 주어야 스위치가 닫히며 작동하기 시작합니다.
- Cg=2.13nF (게이트 커패시턴스)
- 게이트 전극에 쌓이는 정전용량입니다. 이 값이 클수록 스위칭 속도가 약간 느려질 수 있지만, 2.13nF 정도면 일반적인 파워 MOSFET 수준입니다.
- RDS=0.2Ω (드레인-소스 온 저항)
- MOSFET이 완전히 켜졌을 때 드레인과 소스 사이의 저항값입니다. 0.2옴은 매우 낮은 편으로, 전류가 흐를 때 열 발생이 적고 효율이 좋은 상태임을 나타냅니다.
- 608mV (보호 다이오드 전압)
- 화면 중앙에 작게 표시된 전압은 MOSFET 내부에 포함된 **기생 다이오드(Body Diode)**의 순방향 전압입니다. 일반적인 실리콘 다이오드 특성(0.6V 근처)을 잘 보여주고 있습니다.
3. 핀 배열 (Pinout)
그림에 표시된 숫자와 부품의 핀을 대조하면 됩니다:
- 1번(G, Gate): 제어 신호를 받는 게이트
- 2번(D, Drain): 전류가 들어오는 드레인
- 3번(S, Source): 전류가 나가는 소스
요약하자면?
측정하신 MOSFET은 상당히 효율이 좋고(낮은 RDS), 약 2.25V 정도의 신호로 제어가 시작되는 정상 제품입니다. ESP32나 아두이노 같은 마이크로컨트롤러(3.3V나 5V 출력)로 직접 제어하기에도 적합한 사양으로 보이네요.

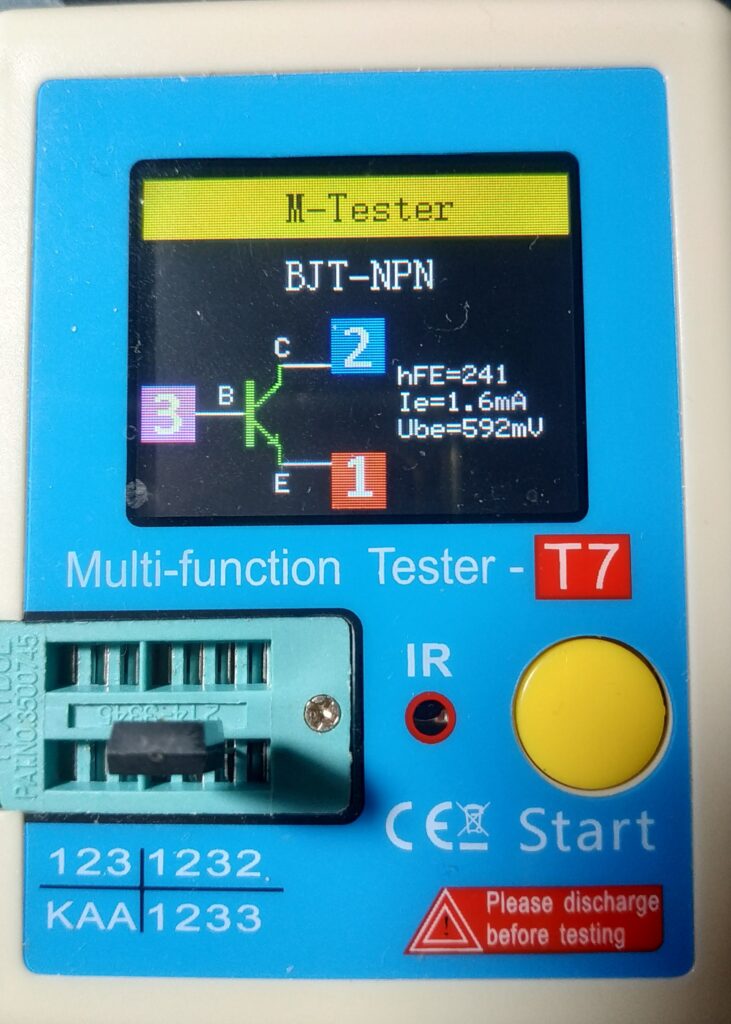

이번에는 가장 대중적인 트랜지스터인 BJT-NPN형을 측정하셨네요. 스위칭이나 신호 증폭 회로에서 가장 흔하게 쓰이는 부품입니다.
1. 부품 종류: BJT-NPN
- **Bipolar Junction Transistor (NPN형)**입니다.
- 베이스(Base) 단자에 아주 작은 전류를 흘려주면, 컬렉터(Collector)에서 이미터(Emitter)로 더 큰 전류가 흐르게 하는 ‘수도꼭지’ 같은 역할을 합니다.
2. 주요 측정 지표
- hFE=241 (전류 증폭률)
- 베이스에 흐르는 전류를 몇 배로 증폭시키는지 나타내는 값입니다. 여기서는 약 241배로 증폭된다는 뜻이며, 일반적인 소신호용 트랜지스터(C1815 등)의 아주 정상적인 범위입니다.
- Ie=1.6mA (이미터 전류)
- 테스터가 측정하는 동안 이미터 단자에 흐른 전류값입니다.
- Ube=592mV (베이스-이미터 순방향 전압)
- 트랜지스터를 작동시키기 위해 베이스와 이미터 사이에 필요한 전압입니다. 약 0.59V 정도로, 전형적인 실리콘 트랜지스터의 특성을 잘 보여줍니다.
3. 핀 배열 (Pinout)
화면의 숫자와 부품의 다리 위치를 매칭하면 됩니다:
- 3번(B, Base): 제어 신호를 입력하는 베이스
- 2번(C, Collector): 전류가 들어오는 컬렉터
- 1번(E, Emitter): 전류가 나가는 이미터
요약하자면?
이 부품은 증폭 성능이 양호한 정상적인 NPN 트랜지스터입니다. hFE 값이 241 정도로 준수해서 센서 신호를 증폭하거나 LED, 소형 모터를 제어하는 스위치로 사용하기에 딱 좋습니다.
이 트렌지스터 std 882 r4 라고 적혀있는데
부품에 S882 (또는 2SD882)라고 적혀 있다면, 이는 아주 유명한 NPN 중출력 트랜지스터입니다. 일반적인 소형 트랜지스터보다 더 큰 전류를 흘릴 수 있는 부품이죠.
방금 테스터로 측정하신 결과값(hFE=241, Ube=592mV)과 비교해서 이 부품의 특징을 정리해 드릴게요.
1. S882 (2SD882) 트랜지스터의 특징
- 중출력용 (Medium Power): 일반적인 소형 트랜지스터(예: C1815)가 보통 150mA 정도를 견디는 데 비해, S882는 최대 **3A**까지 견딜 수 있습니다.
- 낮은 포화 전압: 전력 손실이 적어 모터 드라이버나 전원 스위칭 회로에 아주 자주 쓰입니다.
- 측정값 분석:
- hFE=241: S882의 증폭률 등급 중 ‘R’이나 ‘Q’ 등급에 해당하는 아주 좋은 수치입니다. (보통 60~400 사이)
- Ube=592mV: 데이터시트상의 표준 범위 내에 있어 부품 상태가 매우 건강함을 의미합니다.
2. 주의사항 (핀 배열 확인)
테스터 화면에서 보신 것처럼 이 부품의 핀 배열은 다음과 같습니다:
- 1번 단자 (테스터 3번 연결): B (Base)
- 2번 단자 (테스터 2번 연결): C (Collector)
- 3번 단자 (테스터 1번 연결): E (Emitter)
참고: S882는 전면(글자가 써진 면)을 바라봤을 때 왼쪽부터 E – C – B 순서인 경우가 많습니다. 테스터가 알려준 핀 번호와 실제 꽂으신 위치를 잘 매칭해서 회로에 연결하세요.
3. 활용 팁
이 트랜지스터는 전류를 많이 소모하는 소형 DC 모터 제어나 고휘도 LED 스트립을 켜는 용도로 사용하기에 딱 좋습니다.

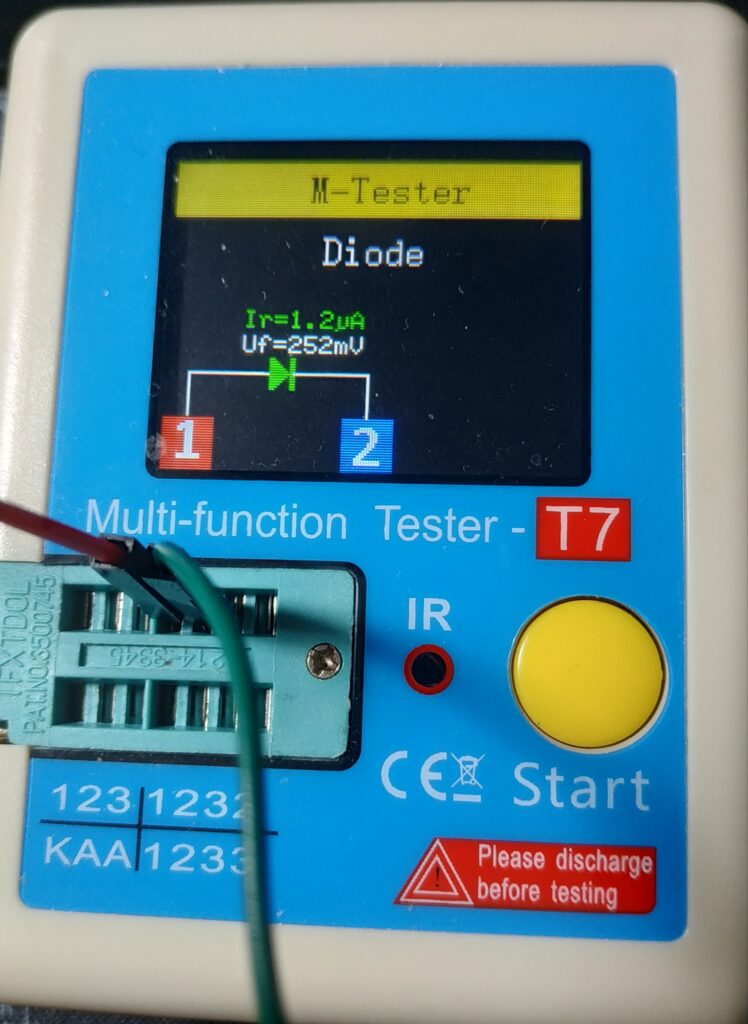

이번 부품은 처음에 보여주신 다이오드와는 성격이 아주 다른 쇼트키 다이오드(Schottky Diode) 계열로 보입니다. 부품 명칭이 1N5822(사진 파일명 기준)라면 더욱 확실합니다.
화면의 수치가 무엇을 의미하는지 분석해 드릴게요.
1. 주요 측정 지표
- Uf=252mV (순방향 전압)
- 가장 주목해야 할 수치입니다. 일반적인 다이오드가 600~700mV인 반면, 이 부품은 약 0.25V로 매우 낮습니다.
- 순방향 전압이 낮다는 것은 전류를 흘릴 때 전력 손실이 적고 열이 덜 발생한다는 뜻입니다. 그래서 효율이 중요한 전원 회로나 역전압 방지용으로 아주 좋습니다.
- Ir=1.2μA (역방향 누설 전류)
- 처음 보여주신 일반 다이오드(8nA)보다 약 150배 정도 높은 수치입니다. 이는 쇼트키 다이오드의 전형적인 특징으로, 작동 속도가 빠른 대신 역방향으로 흐르는 미세한 전류가 일반 다이오드보다는 조금 더 많습니다. 하지만 1.2마이크로암페어 정도면 회로 설계상 아주 정상적인 범위입니다.
2. 1N5822 부품의 특징
- 고속 스위칭: 반응 속도가 매우 빨라서 고주파 회로나 스위칭 전원 공급 장치(SMPS)에 주로 쓰입니다.
- 3A 용량: 1N5822는 보통 최대 3A의 전류를 견딜 수 있는 튼튼한 녀석입니다.
3. 활용 팁
방금 설명해 드린 S882 트랜지스터와 함께 사용하신다면, 이 다이오드는 역전압 보호용이나 모터가 멈출 때 발생하는 역기전력을 흡수하는 플라이백(Flyback) 다이오드로 활용하기에 아주 완벽한 조합입니다.
지금 제작 중인 부화기 제어 시스템이나 모터 구동 회로에서 전원부 보호용으로 배치하면 부품들이 손상되는 것을 효과적으로 막을 수 있습니다.

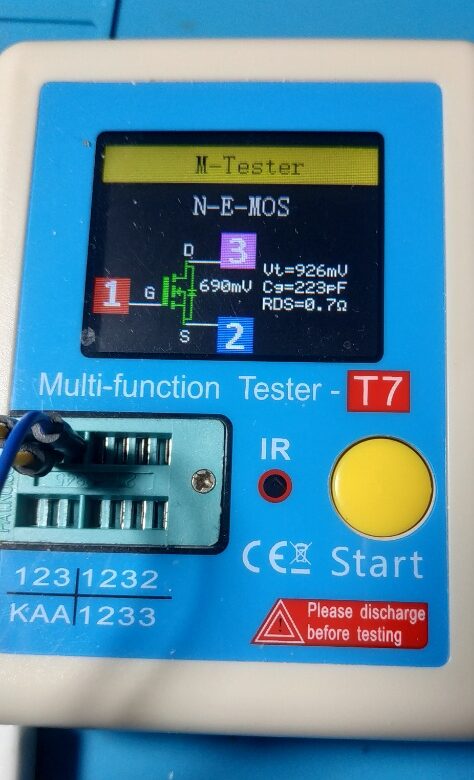

A2SHB SOT-23
1. 부품 식별: N-E-MOS
- 이 부품은 N-채널 증가형(Enhancement mode) MOSFET입니다.
- 주로 스위칭 회로나 전원 제어용으로 사용되는 반도체입니다.
2. 핀 배열 (Pinout)
화면의 회로도를 보면 테스터기의 소켓 번호와 부품의 핀이 어떻게 매칭되는지 알 수 있습니다.
- 1번 단자: Gate (G) – 제어 신호가 들어가는 곳
- 2번 단자: Source (S) – 전류가 나가는 곳 (보통 GND 연결)
- 3번 단자: Drain (D) – 전류가 들어오는 곳 (부하 연결)
3. 주요 측정 데이터
이 데이터들은 해당 MOSFET이 정상인지, 그리고 회로 설계 시 어떤 특성을 가졌는지 판단하는 지표가 됩니다.
- Vt=926mV (문턱 전압): 게이트에 약 0.9V 정도의 전압이 걸리기 시작하면 MOSFET이 켜지기 시작한다는 뜻입니다. 이 값이 낮을수록 낮은 전압(MCU 로직 레벨 등)으로 제어하기 유리합니다.
- Cg=223pF (게이트 정전용량): 게이트의 커패시턴스입니다. 이 값이 작을수록 고속 스위칭에 유리합니다.
- RDS=0.7Ω (온 저항): MOSFET이 완전히 켜졌을 때 Drain과 Source 사이의 저항값입니다. 0.7옴이면 상당히 낮은 편이라 열 발생이 적고 효율이 괜찮은 부품임을 알 수 있습니다.
- 690mV: 그림에 표시된 다이오드 기호 옆의 전압은 MOSFET 내부에 포함된 **보호 다이오드(Body Diode)**의 순방향 전압 강하를 나타냅니다.
팁: 만약 이 부품이 이전에 사용하던 IRLZ44N과 같은 로직 레벨 MOSFET이라면, 현재 측정된 Vt 값이 1V 미만으로 매우 낮게 나왔으므로 ESP32 같은 3.3V 전압으로도 충분히 직접 구동이 가능한 상태임을 확인할 수 있습니다.
