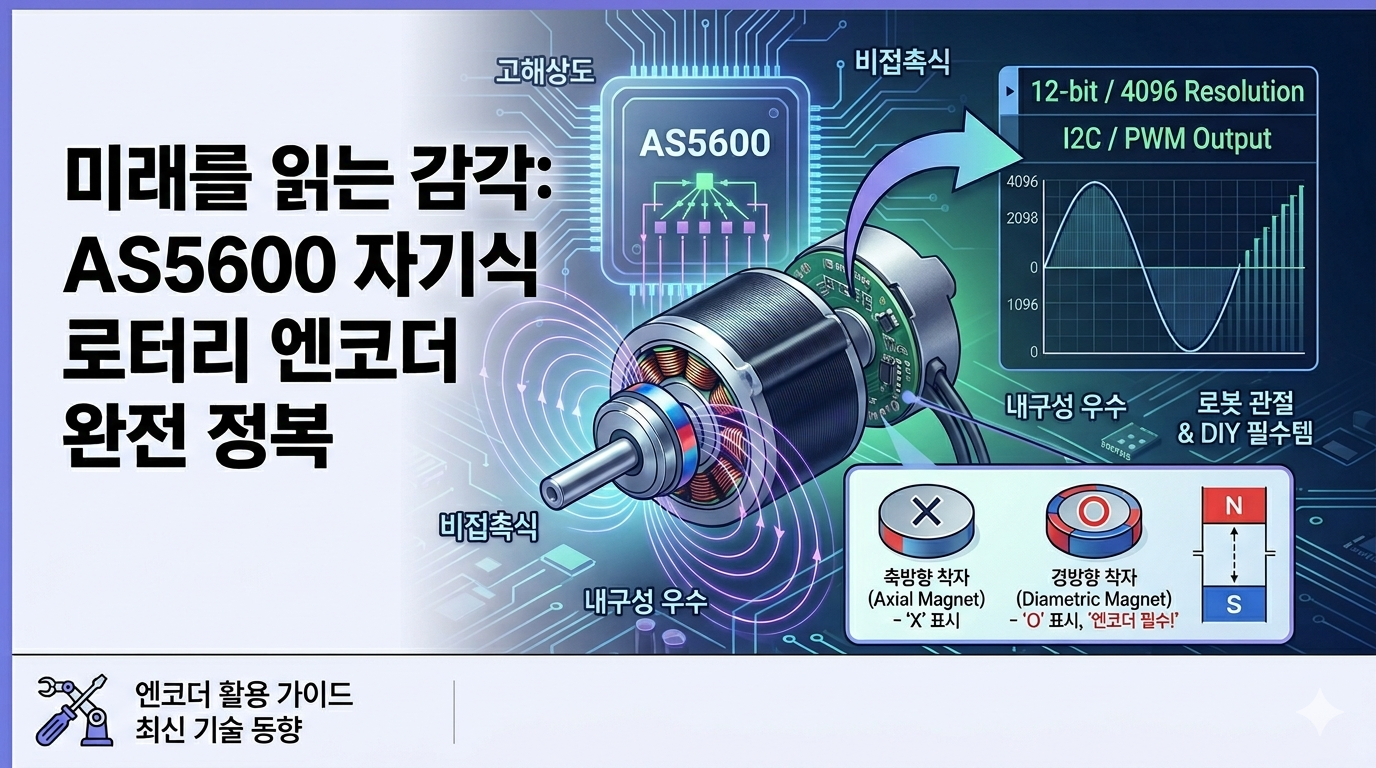

자기식 로터리 엔코더 AS5600

AS5600은 자석의 회전 각도를 감지하는 자기식 로터리 엔코더(Magnetic Rotary Encoder) IC입니다. 슬롯형 디스크 방식이 “빛이 통과하느냐 마느냐”를 따졌다면, AS5600은 **”자기장의 방향이 어디인가”**를 측정합니다.

작동 원리는 크게 세 단계로 나뉩니다.

---

1. 홀 센서 어레이 (Hall Sensor Array)

IC 내부에는 십자 형태나 원형으로 배치된 여러 개의 **홀 센서(Hall Effect Sensor)**가 들어 있습니다. 홀 센서는 자기장의 세기와 방향을 전기 신호로 바꾸는 소자입니다.

2. 자기장 벡터 계산 (CORDIC 알고리즘)

모터 축 끝에 붙인 **원형 자석(Diametric Magnet)**이 회전하면, IC 위에 형성되는 자기장의 방향이 계속 변하게 됩니다.

• 내부에 배치된 센서들이 각각 측정하는 자기장의 세기가 달라집니다.
• IC 내부의 프로세서가 이 값들을 조합하여 삼각함수(Sine, Cosine) 계산을 수행합니다.
• 이를 통해 자석이 현재 몇 도 방향을 가리키고 있는지 정확한 **각도(Angle)**를 산출해 냅니다.

3. 출력 방식 (Absolute Position)

기존 광학식 엔코더는 단순히 펄스(딸깍거리는 신호)만 보내주기 때문에 전원을 껐다 켜면 현재 위치를 잊어버립니다. 하지만 AS5600은 **절대 위치(Absolute Position)**를 알려줍니다.

• I2C 디지털 출력: 12비트 해상도(0~4095)로 현재 각도 값을 직접 숫자로 전달합니다.
• PWM/아날로그 출력: 각도에 비례하는 전압이나 펄스 폭을 내보내 일반적인 가변저항(Potentiometer)처럼 쓸 수도 있습니다.

---

주요 장점

1. 비접촉 구조: 자석과 센서가 떨어져 있어 마모가 전혀 없고 수명이 반영구적입니다.
2. 높은 내구성: 기름, 먼지, 물방울이 튀어도 자기장은 통과하므로 오작동이 거의 없습니다.
3. 고해상도: 360도를 4096단계로 쪼개서 읽을 수 있어 매우 정밀한 제어가 가능합니다.
4. 설계 편의성: 거대한 엔코더 디스크 대신 작은 자석(보통 지름 6mm 정도) 하나만 축 끝에 고정하면 끝납니다.

사용 시 주의사항

가장 중요한 점은 자석의 종류입니다. 일반적인 자석(축 방향으로 N/S극이 나뉜 자석)이 아니라, 원판의 옆면을 기준으로 반을 나눠 N/S극이 배치된 경방향 착자(Diametric Magnet) 자석을 써야 센서가 각도 변화를 읽을 수 있습니다.

---

여러 종류 엔코더 방식

슬롯형 디스크와 포토 인터럽트를 사용하는 방식은 ‘광학식(Optical) 증분 엔코더’의 가장 기초적인 형태입니다. 이 방식은 저렴하고 직관적이지만, 먼지에 취약하고 물리적인 디스크 크기 때문에 소형화에 한계가 있다는 단점이 있습니다.

최근에는 이를 보완하거나 완전히 대체하는 자기식, 정전용량식, 그리고 고성능 광학 센서 기술들이 널리 쓰이고 있습니다.

---

1. 자기식 엔코더 (Magnetic Encoder)

최근 DIY 및 산업용 로봇 분야에서 가장 인기가 많은 방식입니다. 디스크 대신 **자석(Magnet)**을 축에 달고, 그 위에 홀 센서(Hall Effect Sensor) IC를 배치합니다.

• 특징: 먼지, 기름, 습기 등 외부 오염에 무적에 가깝습니다.
• 장점: 비접촉식이라 수명이 매우 길고, 아주 작은 크기로 제작 가능합니다.
• 최근 기술: AS5600이나 AS5048 같은 IC는 자력의 방향을 읽어 360도 절대 위치(Absolute Position)를 12비트(4096단계) 이상의 고해상도로 바로 알려줍니다.

2. 정전용량식 엔코더 (Capacitive Encoder)

두 장의 판 사이의 정전용량 변화를 측정하는 방식입니다. 디지털 캘리퍼스(버니어 캘리퍼스)에 들어가는 기술과 유사합니다.

• 특징: 광학식의 정밀함과 자기식의 내구성을 동시에 갖췄습니다.
• 장점: 전기적 노이즈에 강하고, 환경 변화(온도 등)에 매우 안정적입니다. CUI Devices의 AMT 시리즈가 대표적이며, 사용자가 프로그래밍을 통해 해상도(PPR)를 조절할 수 있는 유연성이 있습니다.

3. 반사형 광학 엔코더 (Reflective Optical Encoder)

슬롯(구멍)을 통과하는 방식이 아니라, 반사판에 그려진 미세한 패턴에 빛을 쏘아 반사되는 양을 측정합니다.

• 특징: 구멍을 뚫을 필요가 없으므로 디스크를 극단적으로 얇고 작게 만들 수 있습니다.
• 장점: 스마트폰 카메라의 OIS(손떨림 방지)나 초소형 드론 모터처럼 공간이 극히 제한된 곳에 쓰입니다.

4. 인덕티브 엔코더 (Inductive Encoder)

금속판의 와전류(Eddy Current) 원리를 이용합니다.

• 특징: 자기장 간섭이 심한 대형 모터나 발전기 근처에서도 오작동이 없습니다.
• 장점: ‘자기식의 끝판왕’ 느낌으로, 강력한 자석이나 모터의 전자기 노이즈가 심한 가혹한 산업 현장에서 광학식을 빠르게 대체하고 있습니다.

---

요약 및 추천

구분	광학식 (기존)	자기식 (대세)	정전용량식
내오염성	낮음 (먼지에 약함)	매우 높음	높음
정밀도	매우 높음	보통~높음	높음
크기	큼 (디스크 크기)	매우 작음	작음
추천 용도	정밀 CNC, 고정형 장비	로봇 관절, RC카, 드론	산업용 서보 모터

만약 현재 진행 중인 프로젝트에서 “부피를 줄이고 싶다”거나 “먼지 때문에 오작동이 걱정된다”면 AS5600 같은 자기식 엔코더 모듈을 검토해 보시는 것을 강력히 추천드립니다. 소형 자석 하나만 모터 축 끝에 붙이면 되므로 기구 설계가 훨씬 단순해집니다.

---
